Vlakke plaatcollectoren

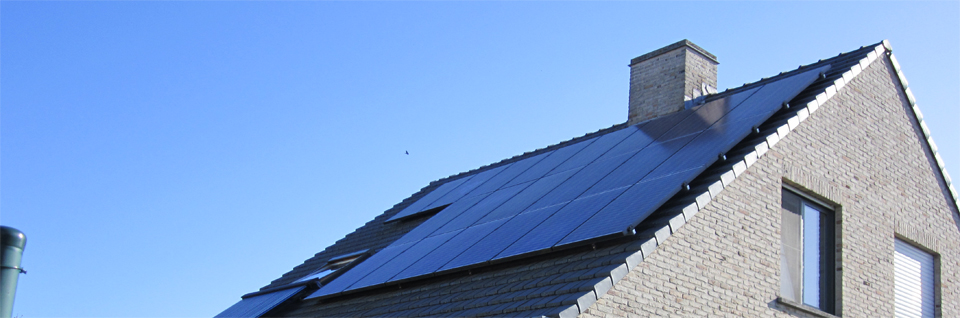

Vlakke plaat collectoren zijn de meest courant gebruikte types van zonnepanelen.
de panelen zijn opgebouwd uit glas met een speciale warmte capterende folie achter en koperen buizen. Onder de buizen wordt een isolatie laag bevestigd om warmteverlies langs die kan te voorkomen.

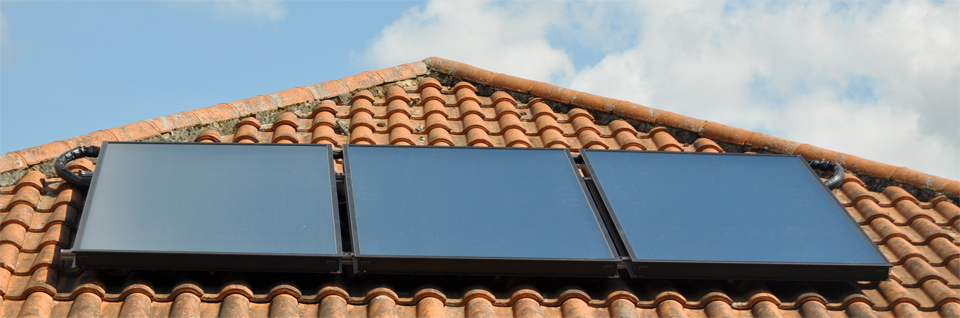

Deze platen hebben meestal de afmetingen van +/-- 1m breed x 2m hoog. Ze kunnen zowel in landscape worden gelegd als in portret.
Het hart van een vlakkeplaatcollector is een zwarte plaat, de absorber. Door de absorber in een isolerende bak te plaatsen, neemt hij meer warmte op dan hij afgeeft aan de omgeving. Het gevolg hiervan is dat de temperatuur van de absorber stijgt. Wanneer de temperatuur van de absorber hoger is dan de omgevingstemperatuur zal, naarmate dit verschil toeneemt, de warmtestroom van de absorber naar de omgeving groter worden. Wanneer de warmtestroom van de absorber naar de omgeving zo groot is geworden dat die gelijk is aan de opgenomen warmte, zal de temperatuur van de absorber niet verder stijgen. Wordt er naast de isolatie aan de achter- en zijkant een transparante afdekplaat aan de bovenkant van de absorber geplaatst, dan neemt de warmtestroom van de absorber naar de omgeving af en stijgt de absorbertemperatuur.
Om de gewonnen warmte ook te kunnen gebruiken, worden aan de achterkant van de absorber leidingen gemonteerd waardoor water stroomt. Dit water circuleert tussen de collector en de boiler. Doordat de temperatuur van de absorber hoger is dan die van het water, zal de watertemperatuur toenemen.
Principe
De zonnewarmte wordt opgevangen en omgezet in warmte door middel van een speciale coating waarna de vloeistof in de leidingen van het paneel wordt opgewarmd.
